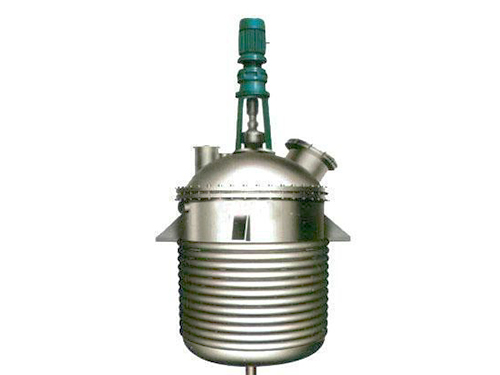

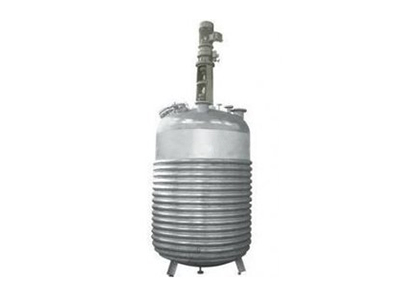

外盤管反應釜與內盤管反應釜在進行操作的過程中都是屬于盤管反應釜這一大類，這兩種盤管形式的選擇主要在于生產工藝的要求，內盤管多用于冷卻物料，外盤管多用于加熱功能。外盤管反應釜的半圓管夾套使內筒體被分割成受半圓管局部外壓，外盤管夾套又能防止內筒體發生失穩。
每道外盤管夾套又成了反應釜筒體的加強圈，在一定程度上取代受整體內壓的夾套筒體，外盤管夾套受壓能力強可在0.6～2.5MPa之間，這樣在非熱敏性的物料反應過程中，可使傳熱介質工況質量大為提高。以蒸汽傳熱為例，使用外盤管反應釜蒸汽壓可在0.7～1.3 MPa，不必再減壓。
由于外盤管夾套大大改善了內筒的受力狀態，因此內筒壁厚也就相對減薄，在進行操作時會由于氣溫外盤管夾套焊接加工有間隙，因此，當所需傳遞熱量相同時，半圓管夾套反應釜傳熱面積相應較小。外半盤管反應釜主要結構為立式釜體結構，只不過在加熱方式上做了些許改進，增加了釜體外部“盤管”的形式，半盤管的面積至少要高于釜內物料的高度，以確保升溫的均勻度。
